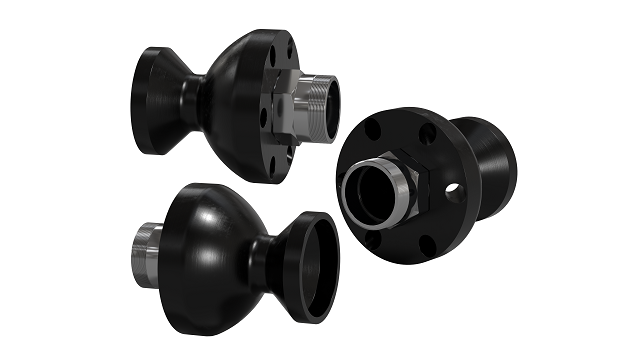

Vortex PS Radial Eductor
Un eductor de tanque de baja presión de diseño exclusivo para aumentar el cizallamiento y la agitación dinámicos del fluido.
La agitación del lodo de perforación es necesaria para la eliminación eficaz de los sólidos perforados, la mezcla completa, el mantenimiento de la homogeneidad del fluido y la prevención de la sedimentación de barita en el lodo densificado. La agitación adecuada de lodos pesados se consigue normalmente con agitadores de paletas tradicionales o boquillas de pistolas de lodo como los eductores radiales Vortex de Alfa Laval. Sin embargo, en aplicaciones de lodos de perforación ligeros con poca o ninguna barita, la prevención de la sedimentación de sólidos es un factor menos importante que el cizallamiento no mecánico del lodo para maximizar la reactividad de aditivos como la bentonita y diversos polímeros.
El Eductor Radial Alfa Laval Vortex PS proporciona una gran solución para la agitación común de lodos, con la ventaja añadida del cizallamiento dinámico del fluido que no puede conseguirse con los agitadores de paletas o pistolas de lodos tradicionales. Una sencilla disposición de colectores con eductores radiales instalados en pozos de lodo o recipientes de transporte de cualquier configuración puede resolver los problemas de estratificación y sedimentación de sólidos, al tiempo que ayuda a conseguir las mejores propiedades de fluido de los aditivos para lodos de perforación reactivos en el menor tiempo posible gracias al cizallamiento dinámico. Sacar el máximo partido de los aditivos reactivos para lodos de perforación lo antes posible no sólo supone un ahorro inmediato en productos químicos para fluidos de perforación, sino que también evita la costosa y lenta batalla entre el sobretratamiento del fluido y la dilución del fluido base.
El Eductor Radial Alfa Laval Vortex PS es un eductor de mezcla en tanque diseñado específicamente para cizallar dinámicamente el lodo de perforación y suspender los fluidos de perforación uniformemente sin estratificación ni sedimentación. No tiene piezas móviles y genera fuertes penachos turbulentos en los pozos de lodo de perforación, proporcionando la distribución de energía necesaria para mantenerlos uniformemente mezclados y los sólidos suspendidos.
Entre las aplicaciones del Eductor Radial Alfa Laval Vortex PS se incluyen el transporte de fluidos de perforación, depósitos de almacenamiento, depósitos de productos químicos y lodos, mezcla de líquidos y estabilización de emulsiones.
Equipamiento básico

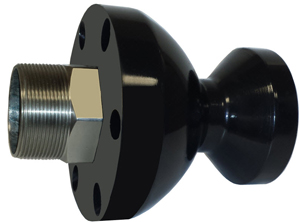

La unidad estándar consta de un cuerpo de diseño exclusivo moldeado a partir de poliuretano de alta densidad resistente a la abrasión. Una conexión NPT hembra de acero inoxidable se fusiona al cuerpo de poliuretano durante el proceso de moldeado. La unidad también incorpora la boquilla de mezcla Lobestar® patentada.
En una aplicación típica, uno o más eductores radiales PS se montan en un sistema de colectores de tuberías dentro de un pozo u otro tipo de recipiente. El número y tamaño de los eductores necesarios para una aplicación específica depende del tamaño del recipiente y del tipo de fluido.
Equipamiento adicional
- Bomba centrífuga de alimentación
Características
- Diseño sencillo y robusto, sin piezas móviles
- La boquilla Lobestar® produce un fuerte patrón turbulento de mezcla
- Cizalla dinámicamente el fluido de perforación
- Bajo mantenimiento
- Diseño compacto
- Fabricada en uretano, muy resistente a la abrasión y a los productos químicos
Cómo funciona
El rendimiento se basa en el principio de Bernoulli, que establece que alta velocidad equivale a baja presión. El fluido presurizado se bombea a través de la exclusiva boquilla de mezcla Lobestar® del eductor radial Alfa Laval Vortex PS, creando una corriente de alta velocidad y una zona de baja presión dentro del cuerpo del eductor. El efecto de bomba de chorro resultante atrae fluido circundante adicional hacia el cuerpo del eductor a través de los puertos de succión periféricos. Los chorros de fluido convergentes son cizallados dinámicamente por la boquilla en el interior de la garganta venturi del eductor y descargados en el pozo o recipiente de lodo como un penacho de gran alcance y alta energía con caudales al menos dos veces superiores a los de las boquillas de chorro estándar. En la mayoría de las aplicaciones de lodos de perforación, se colocan estratégicamente varios eductores radiales PS dentro de los tanques para proporcionar la máxima acción de cizallamiento del fluido y cobertura del penacho. Esto elimina los puntos muertos sin movimiento de fluido, aumenta el movimiento total del volumen de fluido y evita la sedimentación de sólidos.
