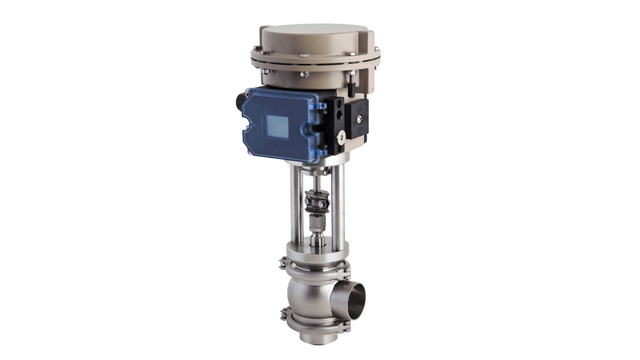

Unique RV-P
La válvula de regulación Unique RV-P está diseñada para controlar o regular con seguridad y eficacia caudales de precisión en las industrias láctea, alimentaria y de bebidas, y biofarmacéutica.
Regulación extremadamente precisa del caudal de la válvula
Alfa Laval ofrece dos válvulas reguladoras: Unique RV-P y una versión aséptica, Unique RV-P Aseptic. Estas válvulas reguladoras normalmente abiertas o normalmente cerradas proporcionan un control muy preciso de la presión, el caudal, la temperatura y los niveles de fluido en depósitos y en sistemas de tuberías de acero.
Válvula de diseño higiénico avanzado
Las válvulas exclusivas RV-P son ideales para aplicaciones de procesos sanitarios de gran volumen que requieren un control de precisión. Con un cuerpo de válvula autodrenante, estas válvulas están autorizadas a llevar el símbolo 3-A. Especialmente adecuadas para aplicaciones asépticas que requieren SIP (esterilización in situ), las válvulas Unique RV-P están equipadas con diafragmas de PTFE que evitan la contaminación por microorganismos y partículas fuera de la zona del producto.
Extrema precisión de las válvulas
La Unique RV-P incorpora un actuador electroneumático con convertidor IP integrado y posicionador integrado, que contribuyen a una mayor precisión y fiabilidad de funcionamiento. El posicionador de las válvulas Unique RV-P cuenta con la certificación IP66 de protección contra el agua y el polvo.
Válvulas reguladoras con modularidad Unique SSV
Las válvulas de regulación de accionamiento neumático de Alfa Laval se basan en la misma plataforma Unique SSV y, por tanto, son modulares con la gama de válvulas de asiento único de Alfa Laval. La Unique RV-ST es ideal para tareas de regulación estándar como dosificación, mezcla, pesaje y llenado.
Si la demanda de regulación aumenta, la válvula Unique RV-P es la elección óptima. Con un actuador y un posicionador de alta precisión, es ideal para la regulación en aplicaciones que requieren la máxima precisión. Basado en componentes modulares, pueden seleccionarse diferentes configuraciones de tapón para satisfacer requisitos específicos de Kv. El elemento de sellado inferior está sujeto y puede sustituirse para adaptarse a valores de Kv flexibles.
Para más información, consulte la documentación.
Versión aséptica
La versión aséptica de Unique RV-P de Alfa Laval se denomina Unique RV-P Aseptic. Se trata de una válvula de modulación electroneumática que incorpora un convertidor IP como parte integrada del actuador. Está disponible con una gama de diseños de obturador con diferentes valores de Kv, que proporcionan diferentes capacidades.
Se suministra con un diafragma aséptico que proporciona un cierre hermético contra la intrusión de la atmósfera, garantizando una protección total contra los efectos de los microorganismos durante el procesamiento. Este diseño permite el control aséptico de la presión, el caudal y la temperatura en sistemas asépticos y controlar el nivel de líquidos en depósitos asépticos.
Como todas las válvulas Alfa Laval, la Unique RV-P Aseptic está construida con pocas piezas móviles alojadas en el actuador para una mayor protección contra el desgaste. Su diseño higiénico compacto contribuye a reducir la necesidad de mantenimiento y hace que el desmontaje, si es necesario, sea rápido y sencillo. Además, no hay muelles sueltos que supongan un riesgo para la seguridad al abrir la válvula. El diafragma es totalmente modular con los diafragmas de eficacia probada de la cartera Unique SSV Aseptic.
Requiere poco mantenimiento
Como todas las válvulas Alfa Laval, la Unique RV-P está construida con pocas piezas móviles alojadas en el actuador para una mayor protección contra el desgaste. Al ser modular con la gama Unique SSV, es posible optimizar las rutinas de mantenimiento y los inventarios de piezas de repuesto en la planta. Su diseño compacto e higiénico contribuye a reducir la necesidad de mantenimiento y hace que el desmontaje, en caso necesario, sea rápido y sencillo. Además, no hay muelles sueltos que supongan un riesgo para la seguridad al abrir la válvula.
Cumplimiento de la mayoría de las normas higiénicas
Las válvulas Unique RV-P de Alfa Laval cumplen la mayoría de las normas exigidas en las industrias láctea, alimentaria y de cuidado personal. Consulte la documentación para obtener más información.
Ventajas del producto
- Control altamente preciso de la presión, el caudal, la temperatura y los niveles de fluido
- Avanzado diseño higiénico de la válvula
- Extrema precisión de la válvula
Catálogo de productos
Cómo funciona
Construcción
La válvula Unique RV-P consta de un cuerpo de válvula sin junta, un obturador de regulación cónico, una junta labial, un bonete y un actuador. El actuador con el bonete se monta en el cuerpo de la válvula mediante un anillo de sujeción.
La válvula estándar se suministra con un actuador estándar normalmente abierto (NA). Bajo pedido, también puede suministrarse con un actuador normalmente cerrado (NC).
Principio de funcionamiento
Las válvulas Unique RV-P de Alfa Laval incorporan un actuador electroneumático con un convertidor IP integrado, que proporciona una conversión precisa y fiable de señales eléctricas de un controlador directamente a señales neumáticas. Gracias a la tecnología de sensor magnético sin contacto, el actuador y el posicionador son insensibles a las vibraciones y a los golpes de ariete.
Las señales neumáticas se transmiten a un posicionador integrado que funciona según el principio de equilibrio de fuerzas. Esto garantiza que la posición del pistón del actuador sea directamente proporcional a la señal de entrada. El rango de señal y el punto cero pueden ajustarse individualmente.
Cambiando el muelle de medición estándar, el actuador también puede utilizarse para funcionamiento de rango partido.
Opciones
- Accesorios de acuerdo con la norma exigida
- Versión aséptica basada en el sistema de diafragma aséptico Unique SSV
- Acabado de la superficie externa de Ra ≤ 0,8μm
- Etiquetado 3A (norma sanitaria) a petición del cliente
- Junta de labio de NBR o FPM
