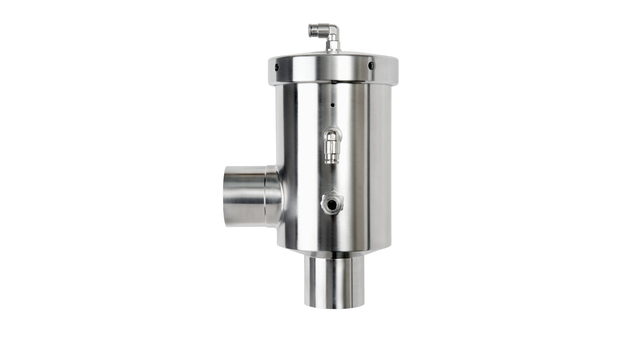

Válvula de descompresión SB
La válvula de escape de presión SB de Alfa Laval es una válvula reguladora que reduce automáticamente la presión de trabajo en tanques de proceso de cervecería, alimentación, productos lácteos y bebidas a medida que aumenta la presión en el recipiente. La válvula forma parte integral del sistema de tapa de depósito SCANDI BREW®.
Regulación segura y eficaz de la presión
Esta válvula neumática, que se integra fácilmente en un sistema central de control de procesos, garantiza un funcionamiento seguro, fiable e higiénico al liberar la presión del depósito de proceso cuando supera la presión de consigna. Para garantizar la regulación segura de la presión en todo momento, la presión de consigna puede ajustarse fácilmente de forma manual o desde una ubicación remota conectada al sistema de control central.
Diseño higiénico y fácil de limpiar
Para cumplir unos niveles de higiene excepcionalmente altos, esta válvula reguladora presenta un diseño sencillo y directo. Las superficies lisas y los acabados de calidad alimentaria contribuyen a una mayor higiene y facilidad de limpieza. Para una limpieza rápida y eficaz, se suministra una boquilla de limpieza para limpiar la válvula en línea al mismo tiempo que se realiza la limpieza in situ de la red de ventilación/recuperación. Como alternativa, existe una válvula de suministro CIP opcional para conectar un sistema CIP directamente a la carcasa de la válvula.
Montaje flexible de la válvula
Con posiciones de montaje flexibles, la válvula puede colocarse directamente en la parte superior del depósito, como parte de un sistema de tapa del depósito o en cualquier otro lugar a lo largo de la tubería, siempre que haya un drenaje adecuado desde la carcasa de la válvula.
Ventajas del producto
- Control fiable de la presión superior del depósito
- Fácil de integrar con válvulas de seguridad y placas superiores SCANDI BREW
- Totalmente limpiable con el sistema CIP
- Fácil de integrar en las tuberías existentes
- Baja inversión gracias a una instalación simplificada
Catálogo de productos
Cómo funciona
Construcción
La válvula de escape a presión Alfa Laval SB consta de un cuerpo de acero inoxidable AISI 316L, juntas de EPDM y racores para mangueras de nailon de 4/6 mm para presión de consigna y apertura forzada. También se suministra una boquilla de limpieza y un tapón de cierre para la entrada de limpieza in situ (CIP). Existe una boquilla de limpieza neumática opcional que sustituye al tapón de cierre (véanse las opciones más abajo). La válvula puede utilizarse como parte integrante del sistema de tapa de depósito SCANDI BREW®.
Principio de funcionamiento
La válvula se acciona aplicando la presión de consigna a la parte superior de un juego de membranas. La regulación de la presión será idéntica a la presión de consigna. La presión de consigna se reduce a la presión requerida mediante un regulador manual de precisión o un convertidor IP controlado por un PLC.
Cuando la presión del depósito supere la presión de consigna, la válvula se abrirá y liberará la presión a través del ramal del lado de la válvula para su descarga atmosférica o recogida. Para garantizar unas condiciones de trabajo correctas, no debe haber contrapresión después del puerto de venteo.
Después de forzar la apertura de la válvula mediante una señal de aire a la parte inferior del conjunto de membranas, la válvula puede limpiarse eficazmente utilizando la boquilla de limpieza para la limpieza en línea de la válvula al mismo tiempo que se realiza la limpieza CIP de la red de ventilación/recuperación, o utilizando una válvula de suministro CIP opcional para conectar un sistema de limpieza in situ a la carcasa de la válvula.

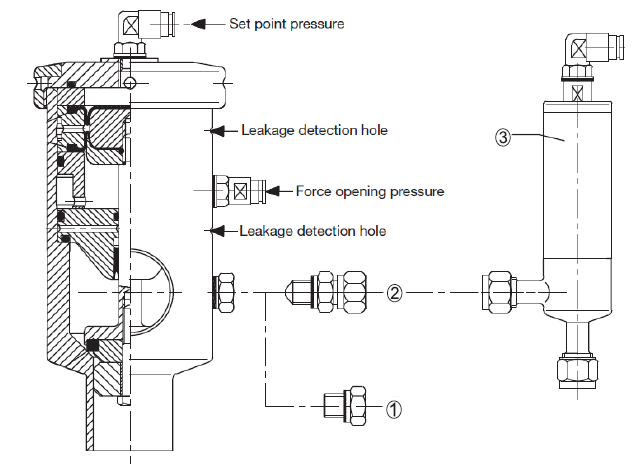

Opción
- Válvula de suministro CIP
Pos. 1: Boquilla de limpieza
Pos. 2: Tapón de cierre
Pos. 3: Válvula neumática de alimentación CIP opcional
Pos. 1 y 2 incluidas con la válvula
