LabStak M37/38
El LabStak® M37/38 de Alfa Laval es una unidad de prueba flexible de placa y bastidor para procesos de membranas de ultrafiltración y microfiltración. La unidad utiliza placas de soporte y membranas de lámina plana del mismo tamaño que nuestros módulos de filtración por membrana a escala real. Esto hace que el Alfa Laval LabStak® M37/38 sea una elección popular para el desarrollo de procesos, escalado, pruebas de membrana, garantía de calidad y producción a pequeña escala.
Práctico y flexible
El Alfa Laval LabStak® M37/38 está diseñado para proporcionar evaluaciones rápidas y precisas en laboratorios y otras instalaciones de pruebas, manteniendo al mismo tiempo el coste del equipo y de la instalación al mínimo.
Esta unidad flexible, que está diseñada para funcionar con placa y bastidor, puede equiparse con toda la gama de membranas de lámina plana disponibles en Alfa Laval para ultrafiltración y microfiltración.
Opción
Para el LabStak® M37/38 Alfa Laval ofrece configuraciones alternativas de juegos de placas que pueden seleccionarse según el uso.
- Juego de placas M37
Para líquidos muy viscosos - Juego de placas M38H
Canal alto, para líquidos de viscosidad media - Juego de placas M38L
Canal bajo, para líquidos poco viscosos

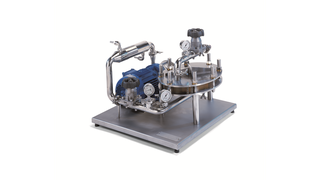

Alfa Laval LabUnit M37/38
El Alfa Laval LabUnit M37/38 es un sistema totalmente integrado que comprende una unidad Alfa Laval LabStak® M37/38 completa con la bomba, válvula, intercambiador de calor e instrumentación necesarios.
Beneficios
- Superficies de membrana flexible de 0,11 m² a 1,05 m²
- pruebas simultáneas de hasta siete tipos de membrana diferentes
- cambio rápido y sencillo de las membranas
- alta temperatura de funcionamiento (hasta 80 °C)
- puede acoplarse a la corriente de derivación de una planta industrial
- diferentes opciones de altura de canal para optimizar el caudal y la presión
bajo volumen interno - diseño flexible del sistema
- patrón de flujo similar al de módulos más grandes
- todos los componentes cumplen la normativa de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos
Cómo funciona
El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. El flujo de alimentación/retorno fluye a través de ellos.
La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se extraiga del módulo a través de los tubos colectores de permeado.
Los módulos de placa y bastidor utilizan la propia membrana, ayudada por anillos o tiras de cierre, para sellar la alimentación/retorno y evitar que se mezcle en los canales de permeado. De este modo también se evitan las fugas de la propia pila de placas.
