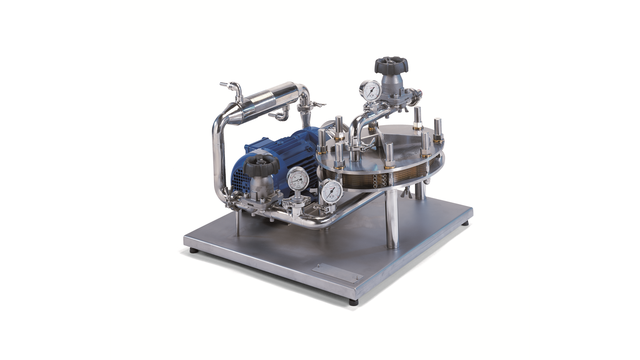

LabUnit M37/38
El LabUnit M37/38 de Alfa Laval es un sistema de placa y bastidor totalmente integrado para procesos de ultrafiltración y microfiltración por membrana. El módulo de esta unidad utiliza las mismas placas de soporte y membranas que nuestros módulos de filtración por membrana a escala real. Esto convierte al LabUnit M37/38 de Alfa Laval en una herramienta flexible para el desarrollo de procesos, escalado, pruebas de membranas, garantía de calidad y producción a pequeña escala.
Sistema totalmente integrado
El LabUnit M37/38 es un sistema de sobremesa totalmente integrado que incluye un módulo Alfa Laval LabStak® M37/38, una bomba, tuberías, válvulas e instrumentación.
El LabUnit M37/38 de Alfa Laval ofrece la flexibilidad de probar simultáneamente hasta 7 tipos de membranas diferentes. Puede equiparse con toda la gama de membranas planas Alfa Laval para ultrafiltración y microfiltración.
Opción
Para el Alfa Laval LabUnit M37/38 ofrecemos juegos de placas con diferentes alturas de canal para optimizar el flujo y la presión:
- Juego de placas M37
Para líquidos de alta viscosidad - Juego de placas M38H
Canal alto, para líquidos de viscosidad media - Juego de placas M38L
Canal bajo, para líquidos de baja viscosidad

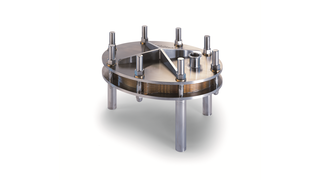

Alfa Laval LabStak® M37/38
El Alfa Laval LabStak® M37/38 instalado en el Alfa Laval LabUnit M37/38 también está disponible como unidad de ensayo independiente para las mismas aplicaciones que el Alfa Laval LabUnit M37/38, y con las mismas propiedades distintivas.
Beneficios
- sistema totalmente integrado que comprende un Alfa Laval LabStak® M37 o M38 completo con bomba, tuberías, válvulas, intercambiador de calor e instrumentación
- posibilidad de acoplamiento al flujo de derivación de una planta industrial
- patrón de flujo similar al de plantas más grandes para una mayor fiabilidad de ampliación
- diferentes opciones de altura de canal para optimizar el caudal y la presión
- diseño flexible del sistema
- superficie de membrana flexible entre 0,11 y 1,05 m².
- prueba simultánea de hasta 7 tipos de membrana diferentes
- fácil intercambio de membranas
- alta temperatura de funcionamiento (hasta 80°)
- bajo volumen interno
- todos los componentes cumplen la normativa de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos
Cómo funciona
El Alfa Laval PilotUnit Multi viene como una unidad montada sobre patines e incluye todos los instrumentos necesarios, equipos y tuberías prefabricadas listas para funcionar. Todo lo que necesita es instalar y conectarse a la alimentación del producto, las utilidades y la fuente de alimentación.
El producto ingresa al tanque a través de la válvula de alimentación (con control de nivel). Luego se bombea a la etapa de filtración de membrana donde el sistema ajusta automáticamente la velocidad de la bomba y mantiene la velocidad de flujo cruzado requerida para reducir el ensuciamiento y garantizar la concentración uniforme de su producto.
El operador puede ajustar los controladores desde el sistema de control basado en PLC MemProC® que incluye un sistema de registro de datos para los transmisores de la unidad. Los datos se pueden descargar a un USB.

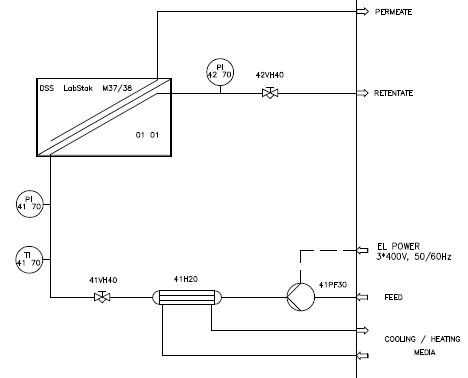

Diagrama de flujo de una instalación típica
![Flow diagram of typical membrane filtration installation](https://www.alfalaval.com/globalassets/images/products/separation/membranes/standalone-pilot-plants/labunit-m3738/517232c.png)
