Serie BD
The critical technologies for biodiesel processing are heating, separation and mixing. Alfa Laval supplies products within all three technologies for the different production steps.
Moreover Alfa Laval can supply the complete biodiesel pre-treatment installation needed. As a leading manufactor of centrifugal separation systems, Alfa Laval have a specially designed separator range for biodiesel processing.

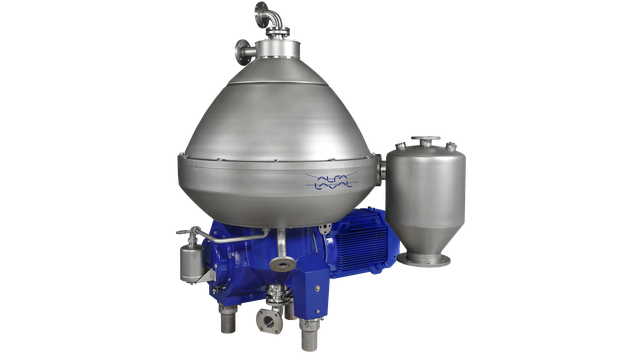

Transesterification, the heart of the biodiesel process, calls for efficient separation of glycerine from biodiesel. With the BD-range of separators for biodiesel, Alfa Laval offers the renewable energy sector a tailored match. The complete range of separators consist of five models with different centrifuge capacities. The range provides separation with minimum product loss during discharge and low energy and utility consumption.
The BD centrifuges comes complete with control unit, flameproof electric motor, inlet and outlet connections, auxiliary equipment, a spare parts kit and a set of tools.
The separator consists of a frame with a base that contains a horizontal drive shaft, worm gear, lubricating oil bath, and hollow vertical bowl spindle.
The bowl is fixed on top of the spindle, inside the space formed by the upper part of the frame, the solids collecting cover, and the frame hood. The hood carries the liquid discharge system.
All parts in contact with the process liquid are made of stainless steel. The bowl is a solids ejecting disc type, with an automatic hydraulic operating system for “shooting”.
Cómo funciona
El módulo que incluye la separadora BD es un sistema de centrifugado de tres fases diseñado específicamente para eliminar tanto el agua/glicerina como los sólidos del biodiesel. Este tipo de centrífuga también se conoce como purificadora y consta de un bowl que gira alrededor de un eje vertical, dentro del bowl hay una pila de discos cónicos donde tiene lugar la separación.
Al girar el bowl con la pila de discos a gran velocidad, el efecto de la gravedad sobre sólidos y líquidos de masa diferente se sustituye por una fuerza centrífuga controlable, que puede tener un efecto equivalente a miles de veces el de la gravedad. Al estar sometidas a tales fuerzas, las partículas sólidas y el agua/glicerina -que son más densas- son arrastradas hacia la periferia contra la pared giratoria del recipiente.
La centrífuga BD se basa en un concepto único de diseño semihermético. La entrada hermética por la parte inferior garantiza una aceleración suave, garantizando un bajo esfuerzo cortante que evita generar emulsión y romper los sólidos de la materia prima hasta alcanzar la velocidad máxima del recipiente.
