Vortex BBS
Mezcla rápida y eficaz del producto.
La compra de aditivos para lodos de perforación en bolsas a granel supone un ahorro para los operadores y las compañías petrolíferas, pero intentar mezclar aditivos para lodos directamente desde las bolsas a granel sin el equipo adecuado puede plantear múltiples problemas de seguridad y productividad.
El sistema Vortex BBS (Bulk Bag System) de Alfa Laval proporciona un método seguro, eficaz y adaptable para mezclar aditivos de lodo en el sistema de lodo activo, directamente desde grandes bolsas a granel. El sistema de manipulación mezcla rápidamente aditivos para lodos directamente desde los sacos a granel a una velocidad de hasta una tonelada por minuto, sin apenas levantar polvo. Su diseño sencillo pero robusto resiste las exigentes condiciones de los yacimientos petrolíferos, y su versatilidad permite un alto grado de personalización de la configuración para adaptarse a numerosas exigencias de instalación, como el espacio libre superior o el espacio ocupado limitados.
Equipamiento básico

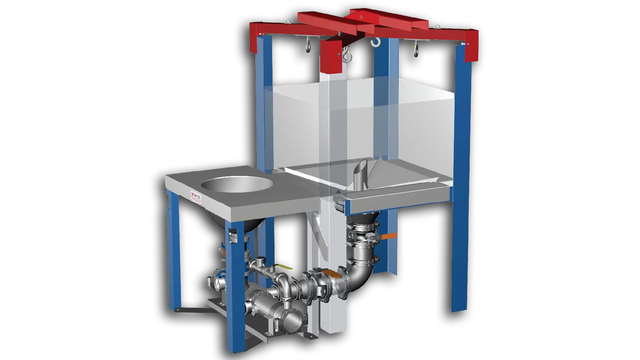

El Alfa Laval Vortex BBS consta de una cizalla-mezcladora Alfa Laval Vortex o eductor de mezclado, conectado a una gran estructura de tolva de alta resistencia, especialmente diseñada para alojar bolsas a granel de hasta tres toneladas.
La tolva puede equiparse con un pico perforador de sacos para sacos desechables o con una trampilla de acceso a la boca para sacos de estilo reutilizable. Una barra separadora de sacos a granel de diseño exclusivo permite elevar y acoplar fácilmente los sacos a granel en la tolva mediante una grúa o carretilla elevadora y evita que el saco se pliegue sobre sí mismo durante la descarga. También se requiere una bomba de alimentación que puede añadirse como opción en el momento de la compra.
Características
- Diseño sencillo y robusto, sin piezas móviles
- Bajo mantenimiento
- Mezcla rápida y eficaz del producto procedente de grandes sacos a granel
- Altamente personalizable para adaptarse a aplicaciones de plataformas específicas
- Para uso con sacos a granel desechables o reutilizables
- Descarga completa de los sacos con un esfuerzo mínimo
Cómo funciona
Gracias a la barra especial de esparcimiento de bolsas a granel, se puede elevar una bolsa de aditivos para lodos y acoplarla a la estructura de la tolva, donde se abre mediante un pincho de punción en el caso de las bolsas desechables o mediante una trampilla de acceso a la boquilla en el caso de las bolsas reutilizables.
Una vez acoplada la bolsa, el lodo de perforación se bombea a través del mezclador, generando un fuerte vacío. La válvula de alimentación situada en la tubería entre la base de la tolva y el mezclador puede entonces abrirse, permitiendo que los aditivos se extraigan a una velocidad muy alta, directamente de la bolsa a granel y se incorporen al lodo de perforación en circulación. Una vez que la bolsa a granel está vacía, puede sacarse del armazón de la tolva y repetirse el proceso hasta que todos los aditivos para lodos necesarios se hayan mezclado en el sistema.
